为什么要对GIS设备进行带电检测？带电检测类型有哪些？

1、 为什么要对GIS设备进行带电检测 织梦好，好织梦

—————————————————————



copyright dedecms

带电检测一般采用便携式检测设备，在运行状态下，对设备状态量进行的现场检测，发现潜伏性运行隐患，其检测方式为带电短时间内检测。 copyright dedecms

对GIS设备进行带电检测一方面可实时获取设备状态、掌握设备状态变化趋势；另一方面能有效减少设备停电次数，提高设备可靠性和可用系数。



copyright dedecms

2、 GIS设备带电检测项目的类型

————————————————————— 内容来自dedecms

  dedecms.com

常用的GIS设备带电检测项目包括红外测温、红外检漏、SF6气体检测、特高频局放检测、超声波局放检测。

dedecms.com

1）红外测温

通过红外热成像技术，测量设备温度，判断故障所处位置。 本文来自织梦

本文来自织梦

◆  图 1 汇控柜端子排发热的红外成像图



织梦内容管理系统

  织梦好，好织梦

2）红外检漏技术 本文来自织梦

根据SF6气体对红外线吸收较空气强的特性，检测SF6泄漏



copyright dedecms

织梦内容管理系统

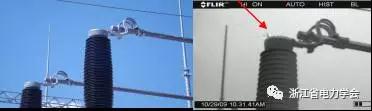

图 2 套管红外成像图 dedecms.com



  内容来自dedecms

3）SF6气体检测 copyright dedecms

 分为SF6分解产物测试、湿度测试和纯度测试，检测GIS设备绝缘性能。

织梦内容管理系统



织梦好，好织梦

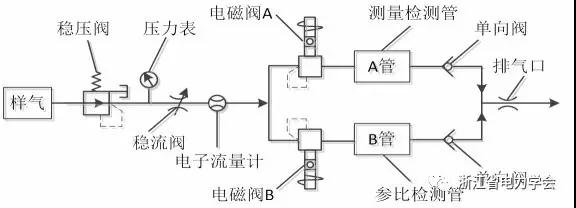

图 3 SF6气体分解产物测试原理图



织梦好，好织梦



织梦好，好织梦

4）特高频局放 copyright dedecms

 利用特高频(UHF)天线检测纳秒级局放脉冲产生的电磁波信号，发现电气设备内部绝缘弱点和早期绝缘故障，灵敏度高。 织梦好，好织梦

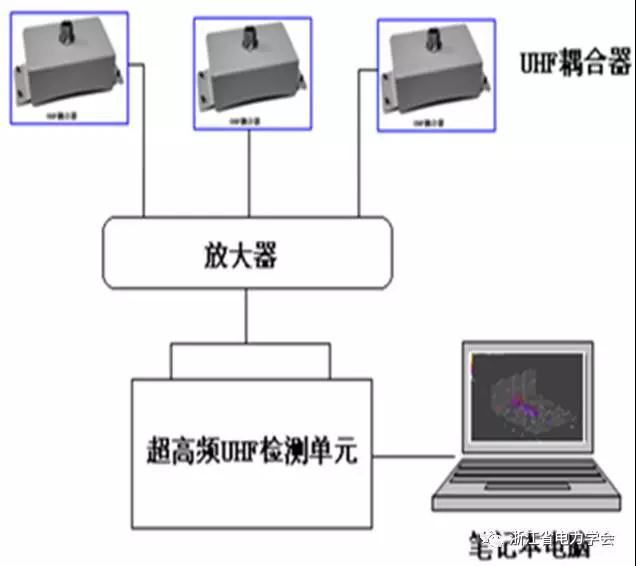

图 4 特高频局放测试原理图 copyright dedecms

  copyright dedecms

5）超声波局放 织梦内容管理系统

通过超声波传感器检测局放产生的爆裂状声发射产生的超声波信号，进而推知设备内部绝缘故障，抗干扰能力强。

织梦好，好织梦

织梦好，好织梦

  dedecms.com

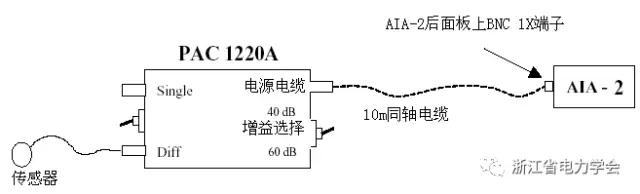

图5 超声波局放仪结构 内容来自dedecms
