变压器有载调压开关测试仪波形记录和数据判读说明

（一）有载调压开关测量记录过程的理想直流波形及测试规范

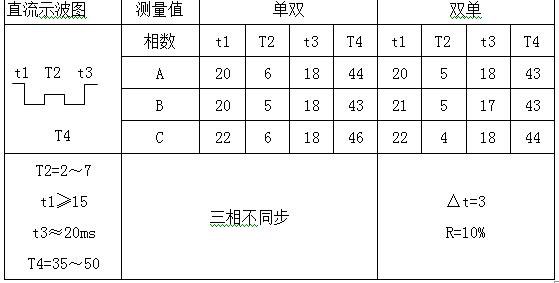

从有载开关动作过程来看，有几个参数尤为重要，其一即开关触头变换程序，具体须测量出整个切换过程的动作时间t4切换过程的波形变化，从波形图上应能看出三相是否同步等；其二是各触头联接的过度电阻，其中阻值还包括引线部分。如下表所示列出了一厂有载开关的参考指标（厂家不同指标有所不同）和测量参考值。
切换开关触头变换程序：(单位:ms)

（二）有载调压开关直流电流示波图形的判读说明

根据吊芯和不吊芯情况，系统测量的结果略有差异。如下图所示为一有载开关吊芯后测量的波形图。


本文来自织梦

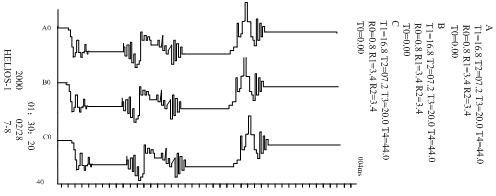

图中所示波形纵坐标刻度表示电阻值，我们可以看出该开关动作前测试线等引起的零点电阻为0.8欧姆左右，而开关动作A相接入R1的电阻值为2.5欧，接入R2的电阻约为2.5欧左右。

波形的横坐标为时间刻度，我们从图上清楚地判读出开关触头变换的时间，如A相t1≈16.8ms t2≈7.2ms t3≈20ms 其整个切换时间在44ms左右。

copyright dedecms

波形的三项同期性由T0的参数所决定.BC项以A项为参照,值有正负之分见等号处,等号为正、负号为负.注意：吊芯后测量的波形将非常平滑，勿须再作平滑处理。对于不吊芯测试（一般现厂均采用这种方式）。

我们比较发现，该波形与吊芯后测量的波形（即传统方法测量）相比，在触头变换过程中可看到明显的毛刺，这主要是开关变换过程中触头弹跳时、变压器线圈中电流引起反电势造成的，这进一步真实地反映出开关在变压器实际运行过程中的状态。这对触头的好坏提供了一个定性的判断，特别是出现明显的断开情况，即波形中某一段阻值大于40欧以上并保持一段时间（如2ms以上），则应视为开关有问题。

为了便于观察开关带变压器线圈后的触头变换波形。我们可从“处理”菜单进入“滤波参数”一栏，加大滤波比例后，再进入“参数查阅”屏幕将显示平滑后的波形。

（三）有载调压开关根据标准分析测试波形，判断开关有何故障

1号：图中的波形无断开点，过度总时间T4=46在标准的35～50ms之内。开关动作前测试线等引起的电阻T0=01Ω左右，开关动作接入的电阻值R1=5Ω，R2= 5Ω左右，且两个电阻桥接的过程很清楚。说明开关正常。
2号：图中的波形有明显断开点，过度总时间在标准之内。但开关动作接入的电阻值R1=45Ω以经断开，本仪器测量有效值为42Ω超过就视为断开，而且断开时间达20ms，严重超过标准中偶而断开时间2ms以内的规定。开关以经损坏要检修，如不检修带电操作将造成严重后果。

copyright dedecms

3号：图中的波形有明显断开点，过度总时间在标准之内。开关动作接入的电阻值正常，但两个电阻桥接的过程有5ms的断开时间。可以肯定开关有开路性故障，一定要检修后才能投入使用。
4号：图中的波形有断开点，过度总时间T4=46在标准的35～50ms之内。开关动作前后接入的电阻值正常，且两个电阻桥接的过程很清楚。但从R2往线包过渡桥接时有断开，这时要通过坐标的时间刻度，看断开点有没有超过标准中偶尔断开时间2ms以内的规定。如果没有超过2ms或电阻最大值没有超过本仪器测量有效值42Ω。就可以继续使用。超过了就重复测试几次看是不是都超过标准，如果都超标准说明有问题。
