产品简介

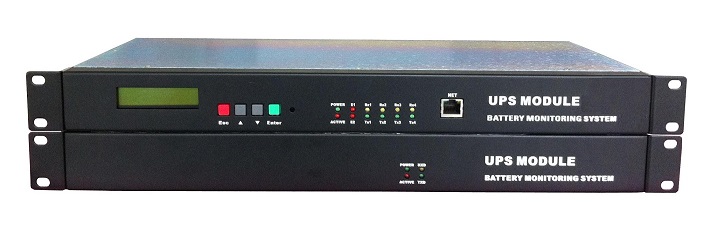

DBM-Z300蓄电池在线监测系统
专为UPS蓄电池组（12V/每组15～48节）而设计，一个模块监测一组电池
在线监测单体电压、组压、内阻、剩余容量、环境温度、充放电电流、电池内部温度（可选）
独有的滤波电路，彻底解决UPS纹波对设备的干扰
可直接安装在电池架侧面
经济型解决方案

产品概述
    DBM-Z300蓄电池在线监测系统是湖北电保姆电力科技推出的专门为UPS蓄电池组设计的产品，一个模块监测一组蓄电池组。，特别是内置了蓄电池在线内阻测试技术，随时掌握电池的健康状态，大大提高后备电源的安全性与可预见性。
    DBM-Z300内置特有的滤波电路，该电路能有效的滤除UPS逆变在电池上产生的多次谐波，防止监测设备被干扰不能正常工作。
    DBM-Z300由主模块与扩展模块组成，一个主模块最多可以管理五个扩展模块，每个模块可以监测一组电池，一套系统最多可以检测监测六组电池组。

主要功能
单体内阻在线自动定期测试，测试周期可设置，超限时自动告警。内阻测试时不在电池上附加任何纹波信号
实时监测电池单体电压，超限时自动告警
实时监测电池组组压、电流与环境温度，超限时自动告警
实时监测电池内部温度（需配温度单元）
监测每节及整组电池的剩余容量
自动记录电池充放电过程
模块带LCD显示，可查询实时与告警数据
可保存一定的历史数据
告警时模块面板指示灯闪烁，并可通过LCD查询告警内容，带干接点输出
可通过面板或通信口设置所有运行参数
可通过RS485或网络口接入到第三方监测系统中，也可配合锐拓普BattOnline软件实现多站点远程集中管理

可选配件
1. BattOnline软件
用于组网管理，实现多站点远程集中监测。
2.温度单元
用于监测电池的内部温度。
3.监测单元
用于显示实时与历史数据。

应用范围
•数据中心
• UPS机房

可选模块：
监控器与各功能模块通过RS-485总线相连，可根据直流系统不同的接线形式和设计方案灵活配置。

产品参数
产品规格
工作环境
工作温度： -5℃～50℃
相对湿度： 5％～90％
大气压强： 80～110kPa
电源要求：85～264VAC
监测能力：每组最大为48节，组数最多为6组
监测范围：12V电池，容量为1AH~300AH
保护：电源回路带防短路与反接、过压保护，电压采样线带2.4K限流电阻保护，内阻测试线带保险丝保护
测量范围及精度：
组压：20～700V，0.3%+0.2V
单体电压：5～15V，0.1%+10mV
单体电池内阻: 1000～65535 uΩ
                           2%+3 0uΩ
分辨率为3 uΩ
充放电电流：0～500A(可选),2%+2A
环境温度：-10℃～+70℃，0.5℃
电池内部温度：-10℃～+70℃，1.5℃
通信接口：带1个RS485口与一个可选的网络口，支持MODBUS、CDT协议
干接点：带一个干接点，DC220V/1A
绝缘耐压：1000VAC
安装方法：电池架上或19英寸机柜上安装
重量：主模块：3.0KG
扩展模块：2.3KG

产品彩册

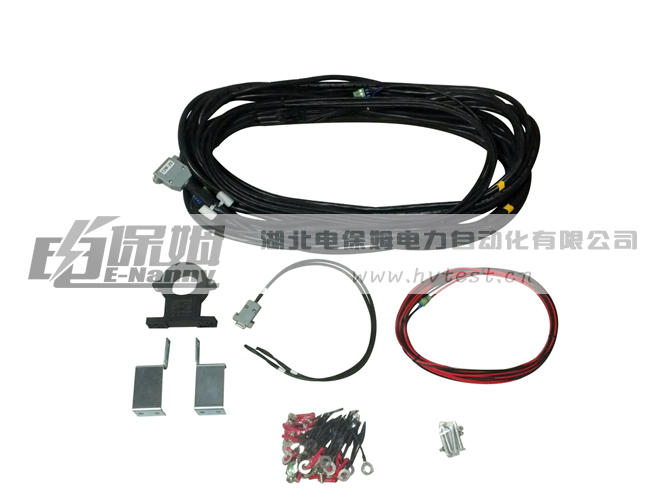

产品附件
