产品简介
       传输线路的绝缘是电网安全运行的重要保障。由于输变电线路走廊越来越紧张，许多特高压线路均采用同塔双回传输线，并且回廊内不同线路间距越来越近，甚至出现交叉穿越。在线路施工验收或检修时，由于运行线路无法停电，运行线路会在检修线路上产生高达几千伏甚至几万伏的感应电。在这么强的干扰下，线路的绝缘测试无法进行，包括进口的顶级绝缘电阻表均无法正常工作，甚至被烧毁。
       为保障线路绝缘的安全，现有手段主要采用红外人工巡检或者直升机巡检。红外巡检只能定性的发现较严重泄漏隐患，比如绝缘子，但无法定量获得线路绝缘电阻值，更难以提前发现绝缘隐患。人工巡检效率极低，直升机巡检成本高，也只能定性检查。这些方法均无法获得线路绝缘电阻。
       另外，在超高压、特高压变电站检测其他设备时，周围带电运行的线路或设备会在被测设备上产生很强的感应电，严重影响绝缘测试。
       强感应电情况下的绝缘测试是线路绝缘测试和变电站检修共同面临的难题。
       为解决输电线路在强感应电情况下（同塔多回线路或交叉穿越线路，一回线路带电运行、另一回停电检修）绝缘电阻测试无法进行的难题，我公司基于多年来积累的绝缘抗干扰技术，研制生产出DBM-7200强抗干扰绝缘电阻测试成套设备，为强感应电情况下开展线路绝缘测试提供了一种安全、有效、方便的设备和手段。

本成套设备由以下两部分组成：
（1）DBM-7200抗干绝缘电阻抑制装置

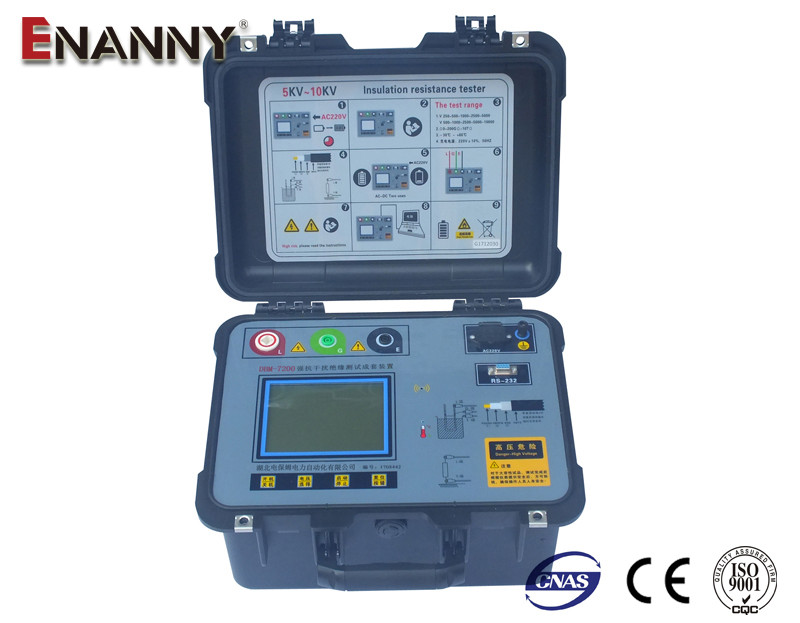

（2）DBM-7200抗干扰绝缘电阻测试仪
其功能如下：
（1）抗干扰绝缘电阻抑制装置能有效降低工频感应电压，抑制高频电压，使得绝缘电阻测试仪的直流高压通过本装置加载在被测试品上，从而保证绝缘测试的真实性。同时，抗干扰绝缘电阻抑制装置含有高压遥控装置，起到高、低压隔离作用，将高电压区域与仪器操作区域分开，以确保测试人员和设备安全。抗干扰绝缘电阻抑制装置还具有绝缘电阻测试仪测试接口和高压屏蔽接口确保测量数据准确性。
（2）绝缘电阻测试仪单机抗干扰能力10000v输出时可抗感应电压交流2000伏，有模拟指针、数字双显示，并可自动测量绝缘电阻、吸收比和极化指数。

性能特点
抗干扰能力强：
1、抗干扰绝缘电阻抑制装置，本辅助装置采用特殊的抗干扰技术，能有效降低感应电压，从而保证绝缘测试的真实性、有效性。该装置单节最高可抗10kV的感应电压，通过串联、并联最高可抗30kV的感应电压。
2、抗干扰绝缘电阻测试仪和抗干扰绝缘电阻抑制装置，采用遥控、遥测、遥信做到测试数据准确性和操作人员安全性。
抗干扰绝缘测试成套设备由抗干扰绝缘电阻抑制装置和绝缘电阻测试仪组成，空间上将有高风险的高压感应电和人员操作仪表隔离开，操作上先测量感应电大小，在可承受情况下继续测量绝缘电阻，从而避免了强感应电直接对设备和人员造成危害。另外，测试电源直接来自绝缘电阻测试仪，不需要外接大功率高压设备，大幅减轻了现场操作的工作量和其他风险，让强干扰情况下的绝缘测试更安全。

产品参数
强抗干扰绝缘测试成套装置参数：

型号	DBM-7200
抗感应电压	5KV	15KV

绝缘电阻测试仪技术参数：

型    号	DBM-7200
额定电压（kV）	0.25,0.5，1，2.5，5	0.5,1，2.5，5，10
测量电压(kV)	额定电压 ×（1±10%） 负载阻值不低于量程的1%
准确度等级	5.0
zui大误差为5% RDG的范围	(0.001～100)GW/5kV (0.001～200)GW/2.5kV (0.001～100)GW/1kV (0.001～20)GW/0.5kV (0.001～5)GW/0.25kV	(0.001～100)GW/10kV (0.001～200)GW/5kV (0.001～200)GW/2.5kV (0.001～100)GW/1kV (0.001～20)GW/0.5kV
zui大误差为 10%RDG的范围	(100～200)GW/5kV (100～200)GW/1kV (20～100)GW/0.5kV (5～10)GW/0.25kV	(100～200)GW/10kV (100～200)GW/1kV (20～100)GW/0.5kV
zui大误差为 15%RDG的范围	(200～1000)GW/5kV (200～500)GW/2.5kV	(200～1000)GW/10kV (200～1000)GW/5kV (200～500)GW/2.5kV
输出短路电流	≥10mA	≥10mA
吸收比、极化指数的 测量范围	测量范围: 0.01 ～99.99 zui大误差: ±(1%RDG＋1d)	测量范围: 0.01 ～99.99 zui大误差: ±(1%RDG＋1d)
输出电压显示误差	±(3%RDG + 1d)	±(3%RDG + 1d)
