产品简介
参考标准：DL/T624-1997
产品简介
DBJB-802微机继电保护综合测试仪是在参照电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技 术和器件实现的一种新型小型化微机继电保护测试仪。它采用单机独立运行，亦可联接笔记本电脑运行的先进结构。主机内置新一代高速数字信号处理器微机、真16位DAC模块、新型模块式高保真大功率功放，自带大屏幕液晶显示器以及灵活方便的旋转鼠标控制器。单机独立操作即已具有很强的功能，可进行大多数试验，联接电脑运行则具有更强大的操作功能。体积小、精度高。既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。是继保工作者得心应手的好工具。

产品特性

• 经典的Windows XP操作界面，人机界面友好，操作简便快捷，为了方便用户使用，定义了大量键盘快捷键，使得操作“一键到位”；
• 高性能的嵌入式工业控制计算机和8.4〞大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等；
• 配备有超薄型工业键盘和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作；
• 配备有外接USB接口，可以方便地进行数据存取和软件维护；
• 无需外接其它设备即可以完成所有项目的测试，自动显示、记录测试数据，完成矢量图和特性曲线的描绘；
• 采用高性能D/A转换器，产生的波形精度高、线性好，并且具备良好的瞬态响应和幅频特性。在整个测量范围内都能保证波形精度等指标要求；
• 采用独特的算法，产生的波形精确，完全不同于曲线拟和的波形产生方法，保证信号为纯正的正弦波；
• 可直接输出交流电压、交流电流、直流电压、直流电流，可变幅值、相位、频率， 2 ～ 40次谐波；
• 功率放大部分采用新型大功率高保真线性功放电路，输出功率大、纹波干扰小，每相电压可输出120V、电流可输出40A。在输出电流达到40A时，输出功率可达450VA/相以上，波形仍能保证不失真、不削峰；
• 能提供传统的Ua、Ub、Uc、Ia、Ib、Ic外，还有第四路电压 Ux输出。Ux可用于多种功能，如用于输出各种3Uo、做线路保护试验时输出线路的同期电压等；
• 具有8个开入量输入和4对空接点开出量输出接口。开入量输入接口能自动适应无源（空接点）、有源，并能自动适应有源输入的极性，在输入电压±250V范围内能正常工作；
• 提供各种自动测试软件模块和GPS同步触发试验（选配）等；
• GPS同步触发误差小于50μS；
• 可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，进行故障回放。可以实时存储测试数据，显示矢量图，打印报表等；
• 采用精心设计的机箱结构，体积小，散热良好，重量轻，易携带，流动试验方便；
• 仪器具有自我保护功能，采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。



产品参数
技术指标
1.2.1 交流电流源

• 单相输出：3×40A
• 三相并联：120A
• zui大输出功率：≥450VA/相
• 各相输出电流幅度、频率和相位可以独立调节
• 输出精度：0.1A～0.5A：±10mA    0.5A～10A：±0.1%    10A～40A：±0.2%
• 分辨力：0.1A～10A：1mA   10A～40A：10mA
• 连续输出时间：
• 在 0～10A 范围内，能连续输出
• 在 10A～20A 范围内，连续输出时间 ≥60秒
• 在 ＞20A 范围内，连续输出时间 ≥10秒

1.2.2 交流电压源

• 单相输出：4×120V
• zui大输出功率：≥60VA/相
• 四相有共用中性点的电压源；第四路电压可设置为零序电压或任意设置
• 各相输出幅度、频率、相位可以独立调节
• 输出精度：
• 1V～5V：±10mV
• 5V～120V：±0.1%
• 分辨力：
• 1V～10V：1mV
• 10V～120V：10mV

1.2.3 直流电流源

• 单相输出：-10A～+10A
• zui大输出功率：≥200VA
• 输出精度：
• ±0.5A～±1A：±10mA
• ±1A～±10A：±0.2%
• 分辨力：
• ±0.5A～±1A：1mA
• ±1A～±10A：10mA

1.2.4 直流电压源

• 单相输出：-150V～+150V
• zui大输出功率：≥100VA
• 输出精度：
• ±1V～±10V：±10mV
• ±10V～±150V：±0.2%
• 分辨力：
• ±1V～±10V：1mV
• ±10V～±150V：10mV

1.2.5 交流电压、电流源角度

• 相角范围：0°～ 360°
• 相角精度：±0.2°
• 相角分辨力：0.1°

1.2.6 交流电压、电流源频率

• 频率范围：1～2000Hz
• 频率精度：
• 1Hz～100Hz：±0.001Hz
• 100Hz～2000Hz：±0.01Hz
• 频率分辨力：1mHz
• 能输出2～40次任意幅值的谐波

1.2.7 同步性
电压电流同步性 ≤10μS
1.2.8 开入量

• 8路独立开关接点输入
•  兼容空接点与15V～250V有源接点，能够自动识别有源接点的极性
• 计时精度：在小于1S时 ≤1mS

1.2.9 开出量

• 4对可编程开关空接点输出
• 接点容量：
• 250VDC，0.5A
• 250VAC，0.5A

1.2.10 供电电源

• 交流输入电压
• 额定值：220V ± 10%
• 基准值：220V ± 2%
• 交流供电频率：
• 额定值：50Hz ± 10%
• 基准值：50Hz ± 2%

1.2.11 箱体尺寸与重量

• 箱体尺寸：360mm×190mm×420mm（W×H×D）
• 重量：约20kg

1.2.12 使用环境条件

• 环境温度：－10℃～+45℃
• 相对湿度：≤90%
• 大气压强：80～110kPa

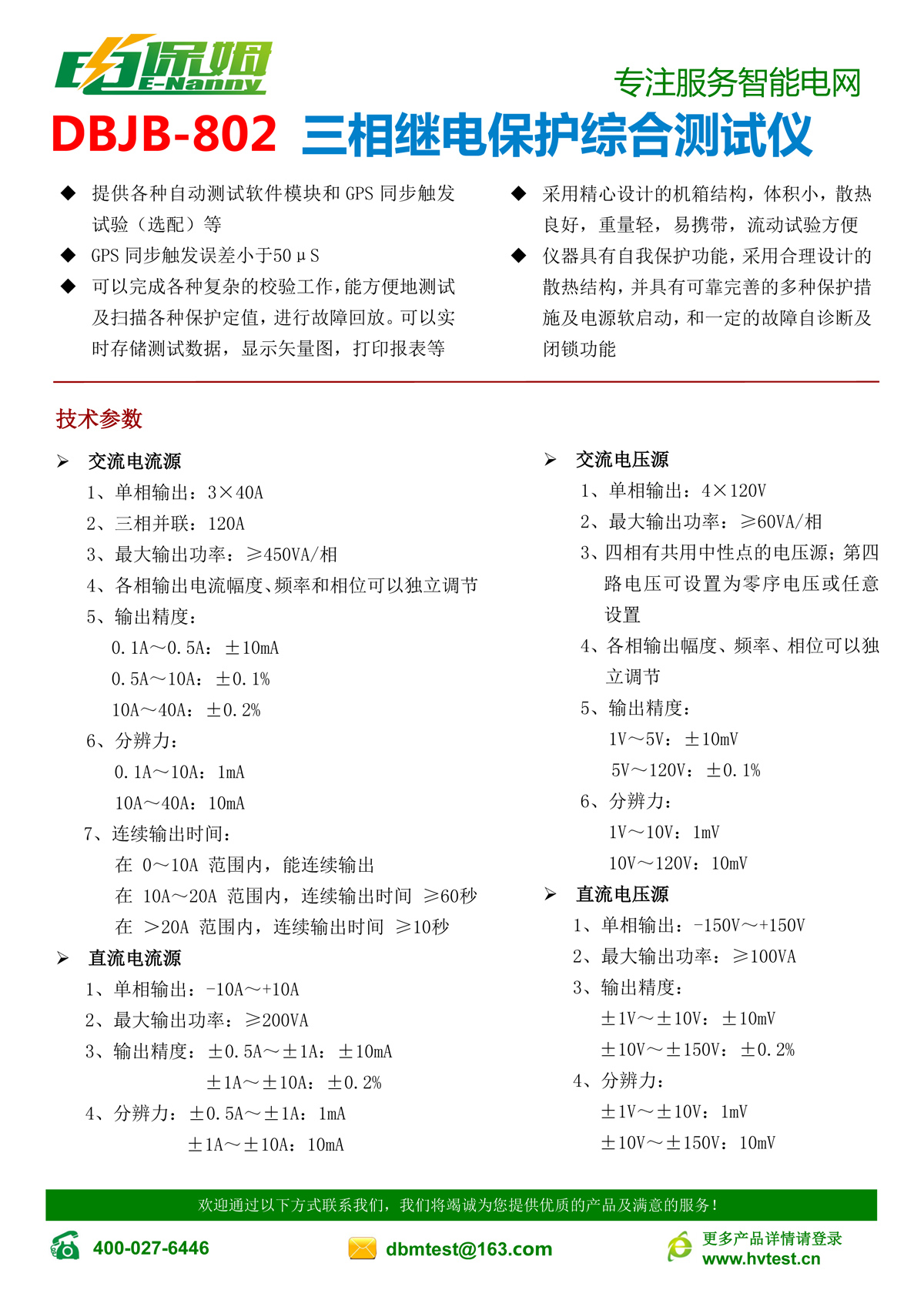

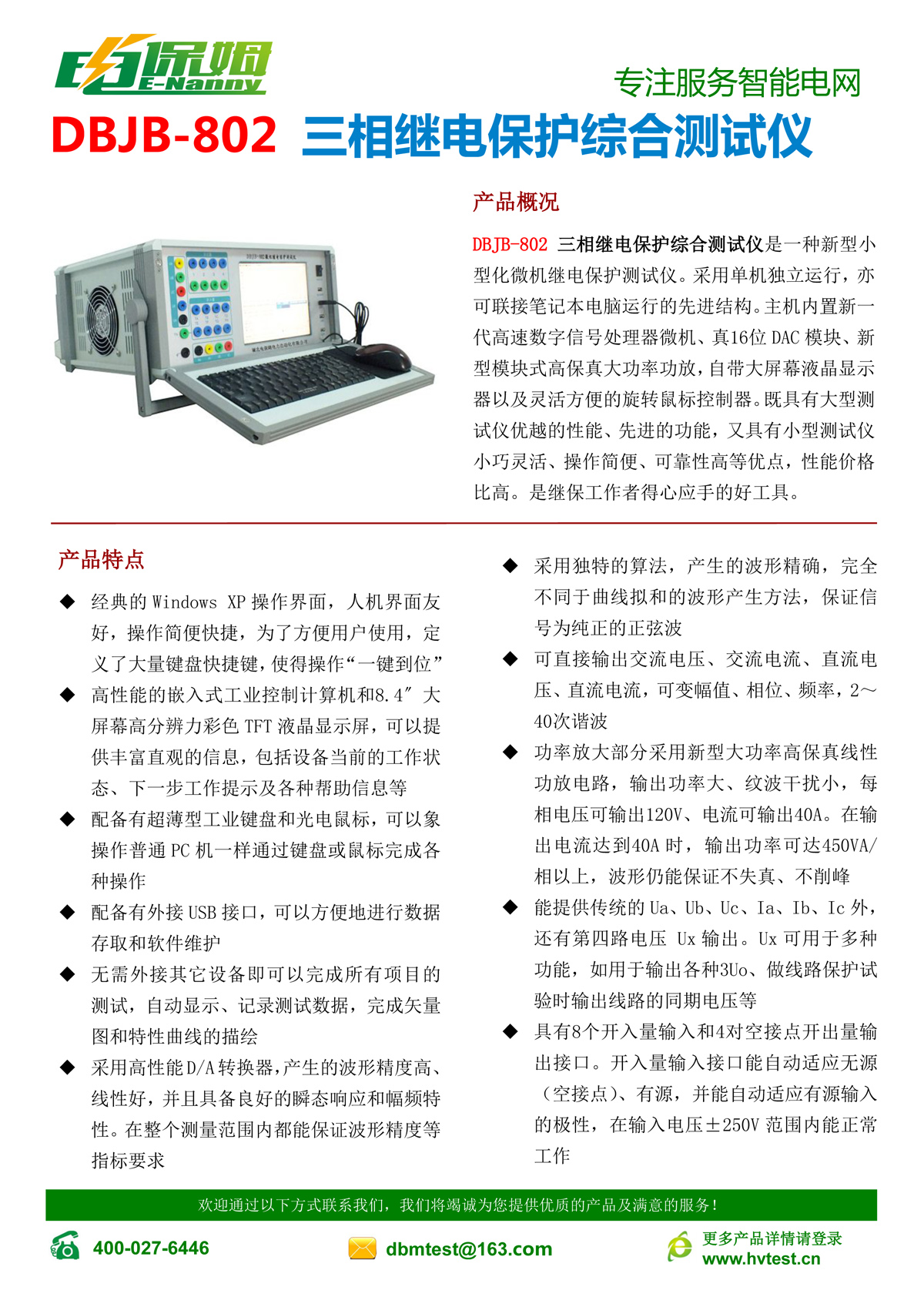

产品彩册
