产品简介
参考标准：DL/T624-1997
产品简介
DBJB-802A微机继电保护综合测试仪是 在参照电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技 术和器件实现的一种新型小型化微机继电保护测试仪。它采用单机独立运行，亦可联接笔记本电脑运行的先进结构。主机内置新一代高速数字信号处理器微机、真16位DAC模块、新型模块式高保真大功率功放，自带大屏幕液晶显示器以及灵活方便的旋转鼠标控制器。单机独立操作即已具有很强的功能，可进行大多数试 验，联接电脑运行则具有更强大的操作功能。体积小、精度高。既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优 点，性能价格比高。是继保工作者得心应手的好工具。

产品特性

• 标准的4相电压3相电流输出  具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U₀或检同期电压，或任意某一电压值的情况输出。
• 单机操作方便  单机由方便灵活的光电轨迹球鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用，操作方便快捷。
• 双操作方式，联接电脑运行  通过Windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等
• 软件功能强大  可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
• 开关量接点丰富  10路接点输入和8对空接点输出。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。输入、输出接点可根据用户需要扩展。
• 大屏幕TFT显示屏  本机采用800×600点阵大屏幕TFT高分辨率真彩液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰
• 自我保护  采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。
• 具有独立专用直流电源输出  装置设有一路110V 及 220V专用可调直流电源输出
• 性价比高  属于跨专业联合设计产品，综合了多专业的先进科技成果。兼具大型测试仪的性能，和小型测试仪的价位，具有很高的性能价格比。

产品参数
技术指标
交流电流输出
   输出精度  0.2级
   相电流输出（有效值）     0～40A
   三并电流输出（有效值）   0～120A
   相电流长时间允许工作值（有效值） 10A
   相电流zui大输出功率               420VA
   三并电流zui大输出时最大输出功率   900VA
   三并电流zui大输出时允许工作时间   10s
   频率范围（基波）   20～1000Hz
   谐波次数           1～20 次
直流电流输出
   输出精度   0.2级
   电流输出   0～±10A / 每相，0～±30A / 三并
   zui大输出负载电压   20V
交流电压输出
   输出精度   0.2级
   相电压输出（有效值）    0～120V
   线电压输出（有效值）    0～240V
   相电压/线电压输出功率    80VA / 100VA
   频率范围（基波） 20～1000Hz
   谐波次数         1～20次
直流电压输出
   输出精度   0.2级
   相电压输出幅值   0～±160V
   线电压输出幅值   0～±320V
   相电压/线电压输出功率   70VA / 140VA
开关量及时间测量
   开关量输入  10路   空接点：   1～20mA，24V ；电位接点接入：“0”：0～6V；“1”：11V～250V
   开关量输出   8对   DC：220V／0.2A；AC：220V／0.5A
体积重量
   外形尺寸   400×300×180mm³
   单机重量   18kg
   供电电源   AC 220V±10%，50／60Hz
   环境温度   -10℃ ～ +50℃

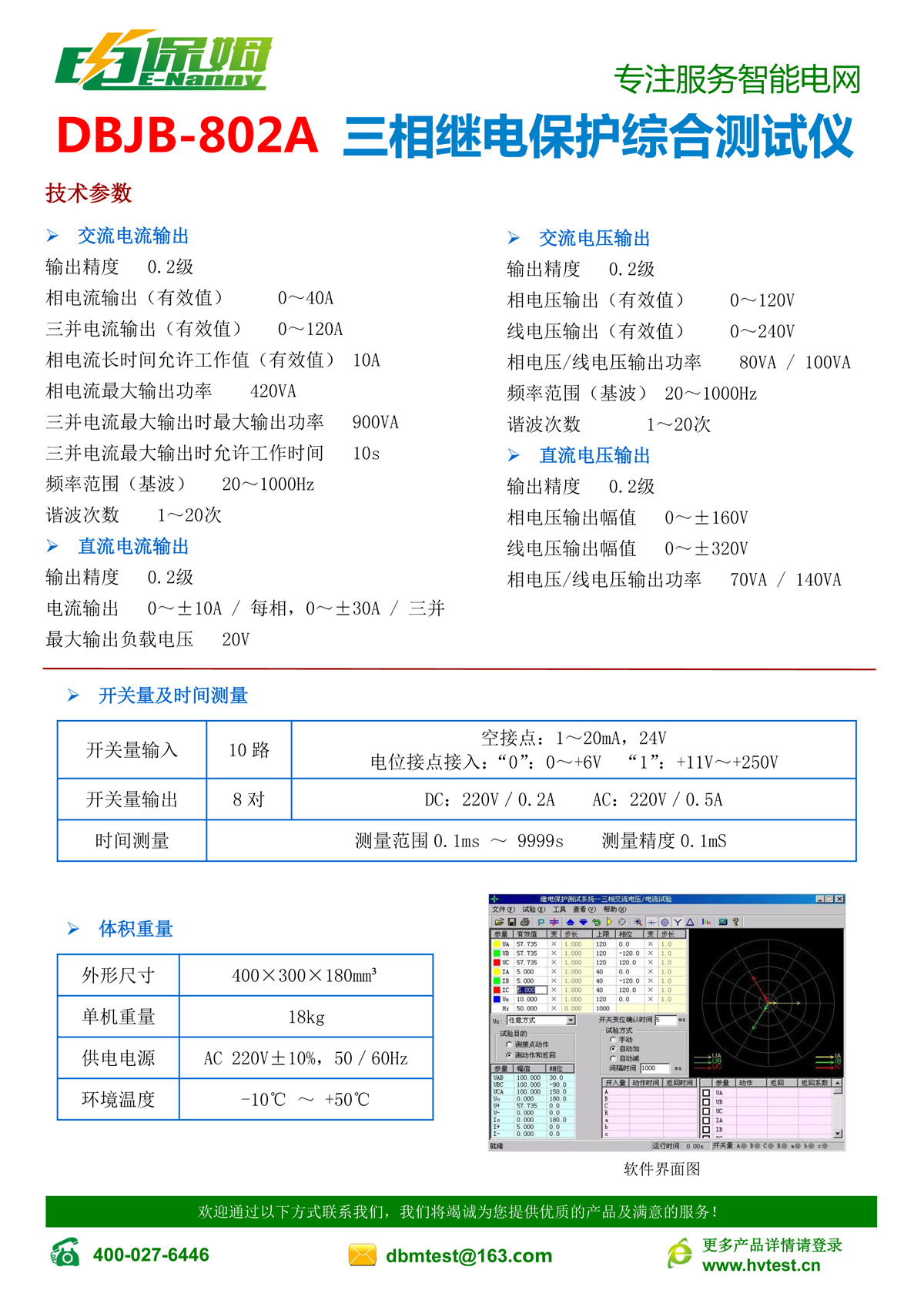

产品彩册

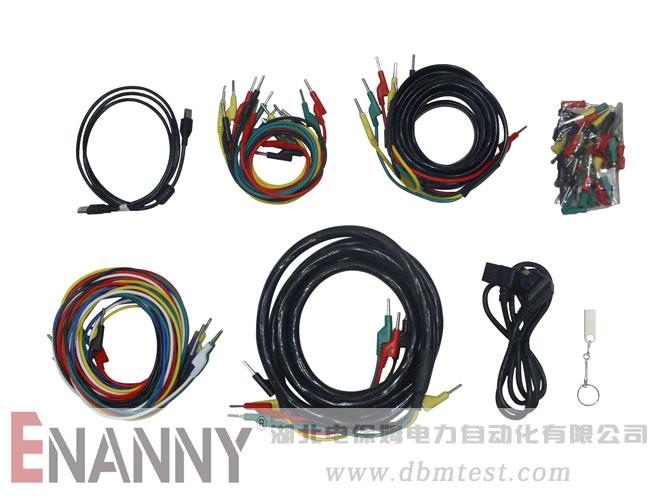

产品附件
