产品简介
产品概况
   DBTS-200水轮机调速器仿真测试仪是公司针对于水力发电调速系统、水力发电自动准同期系统特性检测而开发的一种综合性测试平台，仪器可以完成水轮机调速系统的空载摆动、空载扰动、甩负荷、不动时间，调速器静特性，接力器开关规律、仿真开/关机支持，频率死区测量、负荷响应试验和跟踪电网一次调频等试验项目,自动生成各种类型的试验报告，DBTS-200可以做通用录波器和频率发生器使用，并且系统采样频率可以达到4KHZ，这大大拓宽了仪器的使用范畴，增强了仪器的灵活性。
    DBTS-200水轮机调速器仿真测试仪内部集成了5种不同类型的水轮机组模型，仪器可以执行这些模型的仿真功能，使之与调速器构成闭环系统，使调速器在没有与真实机组连接的情况下也可以很方便的完成动态检测。

产品特性
1）模拟量精度高，测量波形准确干净，干扰信号被自动滤除
DBTS-200具备8路电压和8路电流输入通道，适合于现场各种类型变送器信号的检测，针对模拟量测量的zui大误差小于0.1%FS，DBTS-200内部电路中集成了硬件滤波器，去除采集信号中的高频干扰分量，使测试仪所获得的波形干净整洁，便于试验的分析和报告制作
2）软件集成了固定的试验模板，试验过程和参数计算过程全自动，操作极其简单方便
DBTS-200内部集成了调速系统静特性，空载摆动，空载扰动，甩负荷，不动时间甩负荷试验，自准同期装置校验，频率死区测量，负荷响应试验，模拟开停机试验，阀门开关规律检测，转速继电器校验等试验模板，试验过程中测试仪会自动输出频率信号至调速器，记录试验过程中的波形，自动计算测试参数的结果。大大节约试验时间，减少试验人员的工作量和人为操作的错误
3）频率输出和测量精度高达0.001Hz，可以精确检测调速系统的一次调频试验表现
水力发电厂所使用的调速器频率分辨率一般为0.01Hz，在进行一次调频试验时需首先确定调速器的频率死区，这要求输出至调速器的频率具备极高的精度和分辨率，这样才可以精确的获得调速器本身的固有频率死区信息，从而将调速器的一次调频投入阈值设定在准确的数值
4）内置机组系统的数学模型，在没有真实机组的情况下也能完成调速器的开机运行和检测
测试仪内部集成了混流式，轴流转浆式，冲击式，贯流式和非线性等水轮机组，电网及引水管道等系统的数学模型，在调速器没有安装之前，可以使用测试仪模拟机组和电网等环境，采集调速器接力器的位置信号并根据模型计算输出频率反馈信号至调速器电气柜，构成闭环回路使调速器正常运行，以便进行调速器的性能试验
5）具备图形放大，缩小，编辑，平移，统计等功能，试验结果分析极其方便
测试仪采集的试验过程波形可以进行放大，缩小，平移，编辑等操作，将试验过程的波形调整至适合于分析的状态，在生成WORD格式报告时，调整后的波形会被自动导入到报告中，使得制作的试验报告更专业，更具说服力。调整后的波形也可以JPG格式存储和导出，用作其它文档的制作


产品参数
技术指标
软件系统
DBTS-200具有功能强大的软件系统，在保证仪器能够方便完成各种试验的同时，大大提高了仪器的灵活性和通用性。仪器的软件系统的主要特性可概括如下：
1仪器能够自动生成WORD试验报告，Excel试验报告
2 试验报告对曲线进行自动标识，使试验报告制作完全自动化
3 所有采样通道的名称和单位都可以重新定义
4 各种试验的试验环境设置和仪器设置自动保存
5 内置混流式，轴流转浆式和贯流式3种机组模型，满足不同类型调速器的仿真支持
6 自动计算各种试验的试验参数
7 简单方便的通道滤定方式
8 使用U盘或移动硬盘等存储设备方便的导出试验数据
9 实时绘制试验曲线，并且提供多种曲线分析工具，使用户可以对曲线进行任意缩放和定位操作
10 Windows XPE操作系统，可以实现软件系统自我保护与恢复，防止病毒攻入与侵蚀
11 采用防抖动处理，避免用户错误操作
12 对输入信号进行实时监测，及时自动切除超过量程范围的输入信号，保护信号采集通道和仪器
硬件系统
DBTS-200硬件系统特性和技术参数如下：
① 5路低电压/电流模拟量采集，电压和电流可以任意转换，电压输入范围-10V~10V，电流输入范围-20mA~20mA，10%~100%满量程采样误差小于0.2%
②1路脉动电压采集通道，电压输入范围~400V~400V峰峰值输入，10%~100%满量程采样误差小于0.2%
③ 2路频率测量通道，45HZ~55HZ范围，频率分辨率为0.001HZ，测量误差小于0.001HZ，测频电压输入范围0.5V~110V
④ 2路无源节点开关量测量通道
⑤ 2路有源节点开关量测量通道，开关信号输入电压范围12V~220V
⑥ 6路模拟量采集通道采用隔离采集方式，并且通道和通道之间也相互隔离
⑦1个USB口用于数据下载或键盘，鼠标输入
⑧ 触摸屏方式实现人机交互
⑨ 仪器自带4G数据存储空间
⑩ 12.1寸大彩屏显示

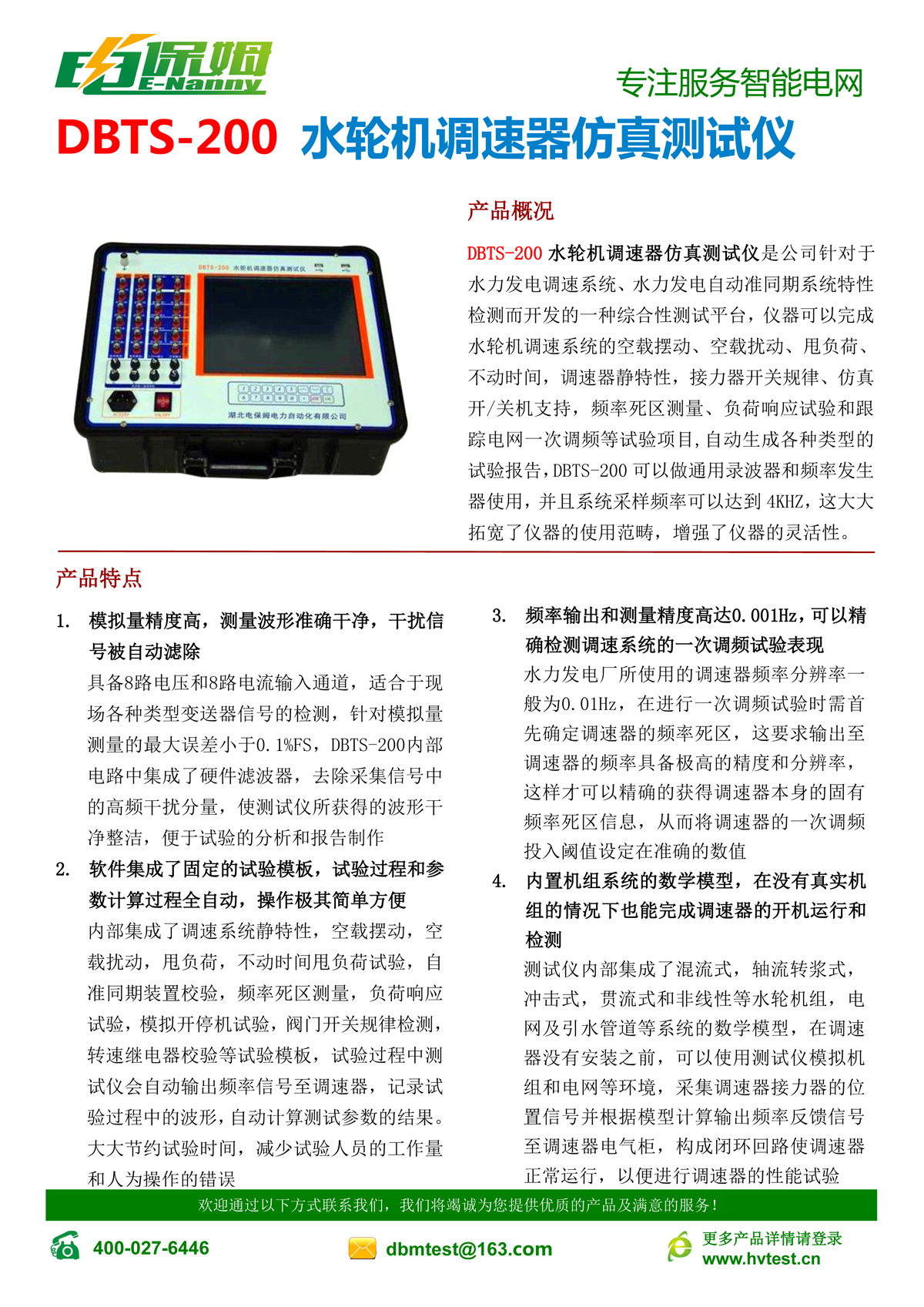

产品彩册
