产品简介
参考标准：DL/T848.4-2004
产品简介

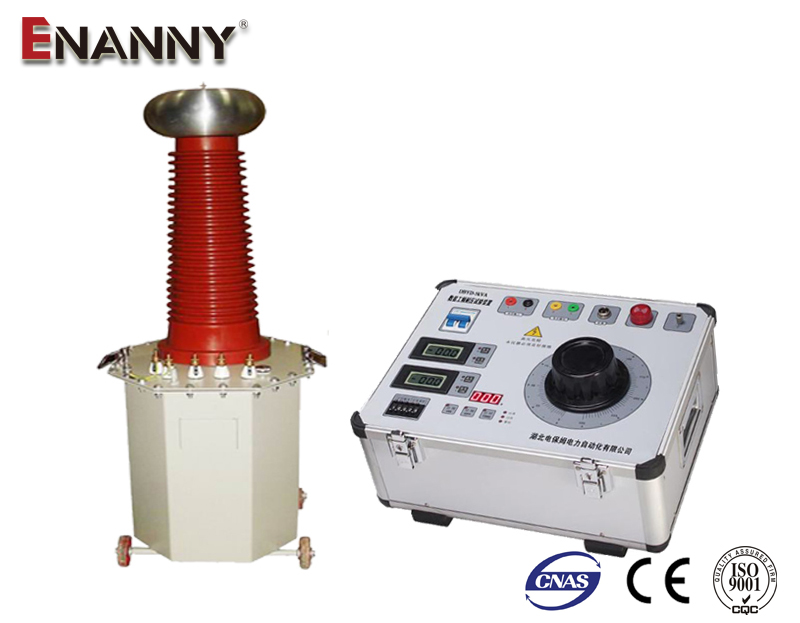

DBYD系列工频耐压试验装置（控制箱/台+试验变压器）是湖北电保姆电力根据国家新行业试验标准而设计的试验设备，采用了专业式标准绝缘机箱，其安全可靠、功能强大、使用方便、维护简单，主要用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力，是电力运行相关部门、电工电器制造企业、冶金、煤矿、电气化铁路相关部门、科研单位及高等院校等需要耐压试验设备的产品。

DBYD-[容量（kVA）] /[电压（kV）]工频耐压试验装置系列指导

DBYD-[容量（kVA）] /[电压（kV）]工频耐压试验装置    标 准 配 置	分体式	操作部分： 箱式(不大于5kVA) / 台式 容量：   kVA（小于200kVA） 输入：AC220V /AC380V	试验变压器： 交流 / 交直流 油变 / 干变 / 气变 容量：    kVA（小于200kVA） 输出：AC    kV(小于300kVA)
	一体式	箱式（不大于20kV） / 台式(不大于30kV) 容量：    kVA(小于300kVA) 输入：AC220V / AC380V 输出：AC      kV(不大于30kV)
客 户 选 配	标准高压分压器
	保护球隙
	直流微安表
	放电棒
	保护水阻
	高压滤波电容
	其它：



产品特点
· 监视功能：高压电压 低压电流 零位指示  电源指示 工作指示 计时指示
· 保护功能：过流保护、零位启动保护、声光语言bao警提醒
· 采用新型时间继电器，计时范围更广（1S～99H）
· 采用新型电流继电器，更精确、更可靠，确保人身及设备安全。
· 试验变压器高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。
· 试验变压器装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。

产品参数
1、控制箱（台）参数：（常规参数见下表）

规格	容量	输入电源			输 出电压		重量（kg）
		相数	（V）	（A）	（V）	（A）
2/220	2	1	220	10	0-250	8	14
3/220	3	1	220	15	0-250	12	16
5/220	5	1	220	25	0-250	20	18
10/220	10	1	220	50	0-250	40	80
15/380	15	2	380	37.5	0-430	34.8	90
20/380	20	2	380	50	0-430	46.5	100
25/380	25	2	380	62.5	0-430	58.1	120
30/380	30	2	380	75	0-430	69.7	140
50/380	50	2	380	125	0-430	116.2	160
100/380	100	2	380	250	0-430	232.5	250
说明：如有特殊参数要求，可按用户的技术参数进行设计制作。

2、试验变压器参数：（常规参数见下表）

规格	容量 kVA	低压侧		高压侧		高压侧 （交直流变压器）		测量变比	60分钟温升℃	阻抗电压％	空载电流 ％	质量 kg
		电压 V	电流 A	交流输出		直流输出
				电压kV	电流	电压kV	电流
1.5/50	1.5	200	7.5	50	30	70	21.4	500	50	10	<4	19.5
3/50	3	200	15	50	60	70	42.9	500	50	10	<4	27
5/50	5	200	25	50	100	70	71.4	500	50	10	<4	52
10/50	10	200	50	50	200	70	142.9	500	50	10	<4	80
15/50	15	400	37.5	50	300	70	214.3	500	50	8	<4	120
20/50	20	400	50	50	400	70	285.7	500	50	8	<4	140
30/50	30	400	75	50	600	70	428.6	500	50	8	<4	155
50/50	50	400	125	50	1000	70	714.3	500	50	8	<4	184
10/100	10	200	50	100	100	140	71.4	1000	50	10	<4	135
15/100	15	400	37.5	100	150	140	107.1	1000	50	8	<4	150
20/100	20	400	50	100	200	140	142.9	1000	50	8	<4	215
30/100	30	400	75	100	300	140	214.3	1000	50	8	<4	250
50/100	50	400	125	100	500	140	357.1	1000	50	8	<4	290
10/150	10	200	50	100	66.7	140	47.6	1500	50	10	<4	180
15/150	15	400	37.5	150	100	210	71.4	1500	50	8	<4	200
20/150	30	400	50	150	133.3	210	95.2	1500	50	8	<4	220
30/150	30	400	75	150	200	210	142.9	1500	50	8	<4	280
50/150	50	400	125	150	333.3	210	238.1	1500	50	8	<4	340

说明：如有特殊参数要求，可按用户的技术参数进行设计制作。 上表的重量以油浸式试验变压器为例，干式试验变压器和充气式试验变压器稍有不同。
