产品简介
DBGC-8X高压开关动特性测试仪校验装置采用ARM控制配合CPLD芯片产生高精度、宽范围的定时信号，并能模拟高压断路器的动作，可用于校验和检测高压断路器动态特性测试仪的时间基准，用于校验高压开关测试仪时间测量功能。断路器行程速度测量基准，采用美国进口高速磁悬浮电机和驱动系统，精度1微米的光栅传感器采样，准确测试传感器运动行程和速度。

工作原理简介：

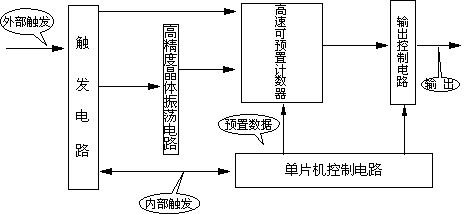

时间校准装置电路划分为：触发电路、高速可预置计数器电路、高精度晶体振荡电路、单片机控制电路、输出控制电路，如图（1）所示。


                                                                              图（1）
行程速度校准平台工作原理：位移及速度装置启动磁悬浮电机按照设定行程和速度参数运行，电机上安装有反馈位移的光栅尺，在电机运行的过程中会有正交脉冲输出，标准装置采集并存储此脉冲信号同时记录时间参数，从而获得电机运行的行程-时间曲线，再对该曲线进行微分计算获得速度-时间曲线，并根据高压开关相关行程和速度参数的定义计算得到开距、超程等行程标准量和刚分速度、刚合速度等速度标准量。

产品参数
主要技术指标和使用条件：
2.1 本装置有12路触头输出，可同时模拟12个高压断路器触头。
2.2 高压断路器合闸或分闸时间可在 1－17000.00mS范围内任意设置，分辨率：1微秒，
精度：0.001%读数±0.01
2.3 弹跳脉冲个数可在  0－20 个范围内任意设置，弹跳频率可选择1kHz、2kHz、4kHz、8kHz
2.4 支持内部触发、外部触发、有源触发、无源触发。
2.5 行程测量范围：10.00mm-450.00mm，分辨率：50微米，精度：0.01%读数±0.01
2.6 速度测量范围：≤3.50m/s 速度设置 ，分辨率0.10m/s，精度：0.01%读数±0.01
2.7支持不同期测试。
2.8时间校验及系统操作台重量 40公斤左右，行程速度校验装置台 约120公斤。
2.9环境温度：10－30度  环境湿度：小于85％
