产品简介
一、DBRB-III变压器绕组变形测试仪的主要技术特色：
l DBRB-III含有两种方法对大中型变压器的绕组进行测量、诊断，第一是扫频法，
l 二是低电压阻抗法。
l 扫频频率覆盖范围宽：10Hz~10MHz
l 测量动态范围宽：－100dB～20dB
l 测试中仅需要拆除连接母线，不对变压器进行吊罩、拆装的情况下就完成所有测试。
l 仪器采用分体式结构，测试主机与主控计算机之间采用USB或者以太网连接连接。即插即用。
l 仪器智能化程度高，使用方便，仪器设计有自适应滤波器，并具有自动量程调节功能。
l 仪器采用高速、高精度AD转换器，使仪器测试精准度高、测试稳定性、重复性好，基本测量精度均优于0.1%。
l 配有专家诊断系统，可以自动诊断变压器绕组的状态。
l 分析软件功能强大，扫频软件、硬件指标满足电力标准DL/T911-2004；阻抗测试功能满足电力行业标准DL/T1093-2008
      DBRB-III绕组变形测试系统用于测试各种等级电力变压器（6kV~750kV）及其它特殊用途的变压器，电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击，在短路电流产生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等永久变形现象，这样将严重影响变压器的安全运行。本仪器采用扫频法及低电压阻抗法对变压器的绕组进行综合测试，按国家电力行业标准DL/T911－2004采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器绕组可能发生的变形情况。阻抗法国家电力行业标准DL/T1093－2008对绕组的阻抗值进行测试，通过与标准的阻抗值比对判断绕组的变形状况。
       DBRB-III变压器绕组变形测试仪由测量部分及分析软件部分组成，测量部分是由信号生成及信号测量组成的黑匣子，分析部分由笔记本电脑完成，测量部分通过USB或者以太网与笔记本电脑连接。

二、扫频法检测原理
       在较高频率的电压作用下，变压器的每个绕组均可视为一个由线性电阻、电感（互感）、电容等分布参数构成的无源线性双口网络，其内部特性可通过传递函数 H(jω)描述，如图1所示。若绕组发生变形，绕组内部的分布电感、电容等参数必然改变，导致其等效网络传递函数H(jω)的零点和极点发生变化，使网络的频率响应特性发生变化。
       用频率响应分析法检测变压器绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的差异，判断变压器可能发生的绕组变形。

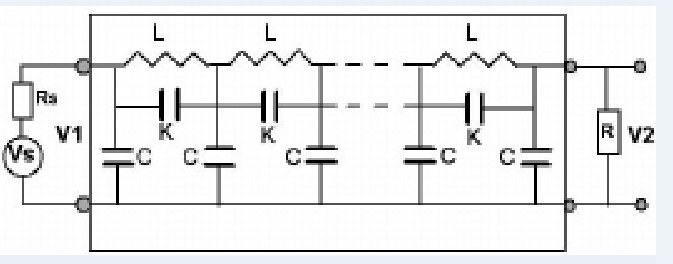

       变压器绕组的幅频响应特性采用图1所示的频率扫描方式获得。连续改变外施正弦波激励源VS的频率f(角频率ω=2πf)，测量在不同频率下的响应端电压V2 和激励端电压V1的信号幅值之比，获得指定激励端和响应端情况下绕组的幅频响应曲线。图中：L、K及C分别代表绕组单位长度的分布电感、分布电容及对地分布电容，V1、V2分别为等效网络的激励端电压和响应端电压，VS为正弦波激励信号源电压，RS为信号源输出阻抗，R为匹配电阻。

        图1 频率响应分析法的基本检测回路
  测得的幅频响应曲线常用对数形式表示，即对电压幅值之比进行如下处理：
H（f）=20Log[V2(f )/V1(f )]
式中：H（f）为频率f时传递函数的模│H(jω)│；V2(f )和V1(f )为频率为 f 时响应端和激励端电压的峰值或有效值│V2(jω)│和│V1(jω)│。
  变压器阻抗测试的技术指标和试验方法完全符合《GB1094.1－1996变压器》、《DL/T596－1996电力设备预防性试验规程》及《DL /T1093-2008电力变压器绕组变形的电抗法检测判断导则》的所有规定。仪器内部采用电压、电流高精度同步交流采样及FFT等数字信号处理技术，测量数据准确、稳定。仪器采用单相电源或者三相电源进行测量，仪器有低电压测试自动折算到额定电压功能，适合现场使用。系统稳定性，抗干扰能力强，系统采用软件数字滤波、硬件抗混滤波抗干扰技术，使系统的测试稳定度及抗干扰能力都比同类仪器有很大的提高，在电压、电流波形严重畸变及低功率因数下仍可准确测量变压器阻抗值。该仪器可同步测量电压，电流，功率，电源频率。仪器可自动记录测试数据，内置不掉电存储器，可长期存储测量数据。三个独立的电压和三个独立的电流输入通道，测量通道采用16bit高度AD转换器，所有通道同步采集，使功率及阻抗计算精度有根本的保障，可以对变压器的所有接线方式进行阻抗测试。

三、DBRB-III变压器绕组变形测试的软件特色:
l 软件采用windows平台，兼容windows2000/winXP/windows vista/windows7
l 扫频部分可以同时加载6条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。
l 阻抗测试可以自动折算，完成对阻抗值的准确测量及阻抗值的自动比对，实现对变压器绕组的变形诊断。
l 软件带数据库功能，方便数据查询及比对。
l 软件管理功能强大，充分考虑现场使用的需要，自动保存环境条件参数，以便作变压器绕组变形诊断时提供依据。测量数据自动存盘、具有彩色打印功能，方便用户出测试报告。
l 软件人性化特点明显，测量的各种条件多为选择项，不用在现场作很多的输入，使用人员更加的方便。
l 软件智能化程度高，在输入、输出信号连接好之后，只需要按一个键就可以完成所有的测量工作。
l 测试数据格式灵活，可以导出、导入各种测试数据。


产品参数
DBRB-III测试仪扫频测量部分的主要技术指标:
1. 测试主机与PC接口：USB或者以太网。
2. 激励信号源：仪器自带一路标准激励信号，信号输出幅度可以软件调节，最大幅度±10V，信号输出阻抗为50Ω。
3. 两个高速并行AD转换通道
4. 测量范围：-100dB～20dB
5. 测量精度：±0.5dB（-100dB～20dB）
6. 采集通道输入阻抗：1MΩ/50Ω
7. 扫频测量范围：10Hz－10MHz
8. 扫描方式：采用线形或者对数分布的扫频测量方式
9. 扫描频率精度：信号源输出正弦信号的频率精度不大于0.01%
10. 扫频测量频点：10Hz－10MHz，测试点数可以设置，基本测量点数不小于2000点
11. 采用Vittal原装机箱
12. 符合国家电力行业标准：DL/T911-2004
13. 相对湿度：10%～90%
14. 工作环境温度：-20℃～+60℃
15. 供电：AC220V±10%(50Hz)

DBRB-III测试仪低电压阻抗测量部分的主要技术指标:
电压测量技术指标：
l 输入电压测量：测量范围：25V—500V
l zui高电压：600V
l 基本精度：0.1%
l 外接PT变比：1～10000
电流测量指标：
l 输入电流测量：测量范围：0.25A—50A
l zui大电流：60A
l 基本精度：0.1%
l 外接CT变比：1～10000
阻抗测量指标：
l 阻抗测试范围：0～100％
l 阻抗测试精度：0.1％
功率测量指标：
l 功率测量：测量范围：15W—10kW
l 有功功率：0.2%（0.5<功率因数<1.0） 0.5%（0.01<功率因数<0.5）
l 无功功率精度：0.5%
l 视在功率精度：0.5%
l 功率因数精度：0.5%
l 符合国家电力行业标准：DL/T1093-2008
